Header
GPFSloganGPFSlogan



Wenn man den Versuch unternimmt, die charakteristischen Eigenschaften der Gelatine aus dem strukturellen Aufbau ihrer Moleküle zu deuten, wird man sich zunächst das in Erinnerung zu bringen haben, was wir über die Zusammensetzung und den Aufbau des Kollagens wissen, um dann zu diskutieren, mit welchen Strukturänderungen bei der Kollagen-Gelatine-Umwandlung, je nach der angewandten Methode, zu rechnen ist.

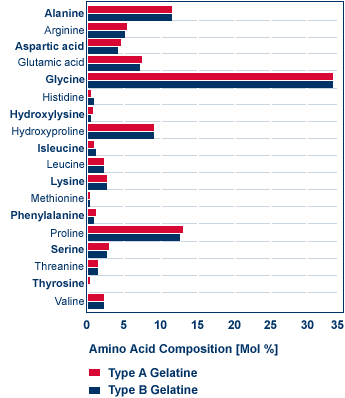

Charakteristisch für die Aminosäuresequenz des Kollagens ist der relativ hohe Gehalt an Glykokoll, der einzigen seitenkettenfreien Aminosäure, die mit nahezu 27 % einen extrem hohen Anteil am Gesamtmolekül ausmacht. Auch die polaren Aminosäuren, sowohl die sauren, wie Glutamin- und Asparaginsäure, als auch die basischen, wie Lysin und Arginin, sind mit 18,5 bzw. 15 % reichlich vertreten. Bemerkenswert ist weiterhin der relativ hohe Gehalt an Prolin und Oxyprolin von etwa 17 %, was deshalb Beachtung verdient, weil dies die beiden einzigen Aminosäuren mit sekundär gebundenen Aminogruppen sind [1]. Nicht im Kollagen enthalten ist das wegen der Sulfhydrylgruppe sehr reaktionsfähige Cystein. Über die Aminosäuresequenz des Kollagens sind unsere Kenntnisse noch lückenhaft. Nach Untersuchungen von Bear, Graßmann und anderen Forschern [2] sollen innerhalb der rd. 1000 Aminosäuren enthaltenden Polypeptidketten geordnete und weniger geordnete Bereiche existieren. In den geordneten Bereichen sind vorwiegend die leichten und neutralen Aminosäuren anzutreffen, wie Glykokoll und Prolin bzw. Oxyprolin, während sich in den weniger geordneten Bereichen die polaren Aminosäuren häufen sollen. Die Arbeitsgruppe um Graßmann konnte in den letzten Jahren zeigen, dass fast die Hälfte aller Peptidbindungen eine Gly-Pro-X-Bindung ist, wobei X im allgemeinen eine leichte Aminosäure bedeutet [3].

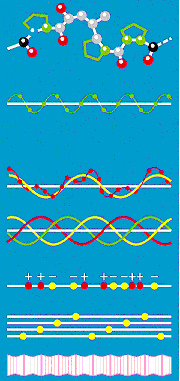

An dieser Stelle sei schon vermerkt, dass sich Gelatine und Kollagen hinsichtlich ihrer Aminosäurezusammensetzung nicht voneinander unterscheiden [4]. Auf Grund röntgenographischer Untersuchungen haben Rich und Crick ein Strukturmodell entwickelt, nach dem die Peptidketten zu weitgestreckten Spiralen, der Helix, geformt sind, von denen sich drei noch einmal zu einer Überschraube verdrillen [5]. Die Ganghöhe in der Kollagen-Helix wird mit 8,5 Å angegeben und die Länge einer Aminosäure mit 2,8 Å. Auf eine Windung kommen 3,3 Aminosäuren [6]. Aus räumlichen Gründen müssen die schraubenförmigen Peptidketten so angeordnet sein, dass das seitenkettenfreie Glykokoll im Innern der Dreikettenschraube liegt, während die raumbeanspruchenden Fünfringe des Prolins und Oxyprolins ebenso wie die Seitenketten der schweren und polaren Aminosäuren nach außen ragen. Innerhalb der Dreikettenstruktur bilden sich quer zur Faserrichtung Wasserstoffbrückenbindungen aus, die diese verfestigen. Sofern dieses Strukturmodell der Wirklichkeit nahe kommt, muss man annehmen, dass jede dritte Aminosäure einer Peptidkette im Innern der Dreikettenschraube liegt. Hier muss das seitenkettenfreie Glykokoll stehen. Die benachbarten Positionen können mit jeder beliebigen Aminosäure besetzt sein. Diese Forderung ist nach den Untersuchungen über die Aminosäuresequenz allerdings nur für die Neutralbereiche entlang der Peptidkette erfüllt. Für die polaren Bereiche kann diese Struktur nicht exakt eingehalten werden.


Eine Bestätigung hat das Dreiketten-Modell von Rich und Crick durch die Molekulargewichtsbestimmungen an denaturierten Kollagenlösungen gefunden. In mit Citrat-Puffer bei 38°C behandelten Kollagenlösungen konnten mit Hilfe einer Ultra-Zentrifuge drei Fraktionen nachgewiesen werden, deren Molekulargewichte im Verhältnis 1:2:3 stehen. Daraus wird gefolgert, dass ein Teil der Kollagenmoleküle in drei einzelne Peptidketten zerfallen war, von anderen war nur eine Peptidkette abgelöst, der dritte war völlig erhalten geblieben, da in diesem neben den Wasserstoffbrückenbindungen noch andere festere Bindungen wirksam sind [7]. Der Grund für den komplizierten Aufbau einer Dreikettenschraube ist in der drastischen Einschränkung der freien Beweglichkeit der Peptidketten im Kollagen zu suchen. Nach Pauling haben die Peptidbindungen zu 40 % Doppelbindungscharakter [8].

Dadurch ist die freie Drehbarkeit der Peptidbindungen, nämlich die Beweglichkeit jeder dritten Bindung entlang der Peptidkette, aufgehoben. Zusätzlich wird im Kollagen durch die Anwesenheit von Prolin und Oxyprolin die Beweglichkeit aus sterischen Gründen weiter eingeschränkt. Durch den Fünfring wird noch eine weitere Bindung entlang der Peptidkette fixiert. Somit bleibt nur noch eine Bindung entlang dieser Kette frei beweglich.

Aufgrund der von Boedtker und Doly [9] durchgeführten physikalisch-chemischen Untersuchungen an Kollagenlösungen können Dreikettenschrauben mit einer Länge von 2800 Å, deren Durchmesser mit etwa 14 Å angegeben ist, als eine Einheit aufgefasst werden. Eine solche Einheit besteht somit aus drei mal 1000 Aminosäuren, wodurch sich ein Molekulargewicht von rd. 360.000 errechnet. Dieses aus drei verdrillten Peptidschrauben bestehende, in sich stabilisierte Gebilde wird als Tropokollagenmolekül oder Protofibrille bezeichnet und kann gewissermaßen als das Monomere des Kollagens aufgefasst werden . Die bei der Ausbildung der Primärstruktur auftretenden polaren Bereiche sind je nach dem bevorzugten Einbau von Arginin und Lysin oder Asparagin- und Glutaminsäure mehr basischer oder auch saurer Natur. Die Seitenketten tragen an ihren Enden entweder positiv geladene Ammonium- bzw. Guadiniumgruppen oder negativ geladene Carboxylat-Ionen. Durch diese Aufteilung der Ladungsschwerpunkte innerhalb der polaren Bereiche ist es den Tropokollagen-Molekülen möglich, sich mittels elektrostatischer Anziehung zu Fibrillen zusammenzulagern. Nachträglich erfahren diese durch Quervernetzung eine zusätzliche Verfestigung, die aus Estern, zusätzlichen Säureamid- und Wasserstoff-Brückenbindungen bestehen kann. Die Aggregation der Tropokollagenmoleküle zur Fibrille erfolgt wegen der charakteristischen Verteilung der Ladungsschwerpunkte durch parallele Zusammenlagerung, jedes Mal aber um ein Viertel ihrer Länge, d. h. um etwa 700 Å, gegeneinander versetzt [10]. Diese Einviertelversetzung der Tropokollagen-Moleküle innerhalb der Kollagenfibrille ist im Elektronenmikroskop als eine Querstreifenperiode von 700 Å zu erkennen, wobei die hellen Querstreifen den geordneten Bereichen aus leichten und neutralen Aminosäuren und die dunklen Querstreifen den ungeordneten Bereichen aus den schweren polaren Aminosäuren zugeordnet werden. Das Tropokollagen kann nach den bisherigen Erkenntnissen als chemische Einheit, die aus diesen aufgebaute Fibrille als die biologische Einheit aufgefasst werden.

Physikalische und chemische Eigenschaften der Gelatine

Die Gelatine wird vor allem nach ihren physikalischen Kennzahlen klassifiziert. Das sind die Daten über die Gallertfestigkeit (6,6%ige Lösung 17 Stunden lang bei 10°C erstarrt), die Viskosität (10%ige Lösung bei 60°C) und den Erstarrungspunkt (10%iges erstarrtes Gelatinegel). Ebenso wichtig sind die Bestimmung der Klarheit, der Farbe und der Leitfähigkeit sowie die Prüfung auf andere geringfügige Verunreinigungen. In der Praxis der Gelatineverarbeitung ist daneben oft auch die Erstarrungszeit einer Gelatinelösung von Bedeutung. Darunter wird die Zeit verstanden, in der eine Gelatine zum Gel zu erstarren beginnt [18]. Obwohl bisher ein direkter Zusammenhang der Viskosität, der Gallertfestigkeit und des Erstarrungspunkts mit der Struktur das Molekülaufbaues und der Molekülgröße noch nicht nachgewiesen wurde, kann man nach den Erfahrungen an anderen Hochpolymeren annehmen, dass die Viskosität unmittelbar von der Größe der jeweils vorliegenden Gelatinemoleküle abhängt. Dagegen ist die Gallertfestigkeit an eine spezielle Fähigkeit des Gelatinemoleküls, reversibel intermolekular Wasser aufzunehmen, gebunden, die vom strukturellen Aufbau des Moleküls abhängt, aber nur bedingt von dessen Kettenlänge, d. h. sie ist in erster Annäherung von dieser unabhängig. In der Praxis bedeutet das, dass es Gelatinechargen gibt, die extrem hohe Viskositäten, aber niedrige Gallertfestigkeiten aufweisen; umgekehrt gilt dasselbe. Einige Beispiele sind in Tabelle 2 aufgeführt.

Gallertfestigkeit, Viskosität und Erstarrungspunkt von Gelatinechargen.
Sud-Nr. Gallertfestigkeit
[Bloomgramm]
Viskosität
[Millipoise]
Erstarrungspunkt
[°C]
907/94 235 140 27,9
1002/120 228 122 26,9
1042/70 270 107 26,8
999/61 I 6 223 61 25,3
1083/150 270 84 25,5
1728/131 158 82 23,8
Tabelle 2

Auch das Verhalten von Gelatinegallerten nach einer Gammabestrahlung mit niederer Dosis weist darauf hin, dass Gallertfestigkeit und Viskosität nicht miteinander zusammenhängen. Parallel mit einer Viskositätsaufbesserung und Erhöhung der Erstarrungspunkte erniedrigt sich die Gallertfestigkeit [19]. Das Vermögen von Gelatinelösungen, in einem weiten Konzentrationsbereich (1-50%) temperaturreversible Gallerten zu bilden, ist eine bemerkenswerte Erscheinung, die bisher noch nicht ganz aufgeklärt werden konnte. Diese ständige Bereitschaft zur Gallertbildung setzt eine große Anzahl von reaktionsbereiten Nebenvalenzbindungskräften voraus, die sich aber durch geringe Energiezufuhr in Form einer leichten Erwärmung wieder aufheben lassen. Es ist anzunehmen, dass die Gelierung auf einer allmählichen Ausbildung eines Wasserstoffbrückenbindungensystems beruht. Dafür spricht auch die relativ lange Zeit von etwa 15 bis 18 Stunden, die erforderlich ist, bis eine Gallerte ihre Endfestigkeit erreicht hat. Die Tatsache, dass Gelatinegallerten Röntgendiagramme ergeben, deutet auf eine homogene Struktur des Gelatine-Wasser-Systems hin, an der die Wasser- und Gelatinemoleküle gleichwertig beteiligt sind, d. h. die Gelatinegallerten weisen einen bestimmten Ordnungsgrad auf. Die Röntgendiagramme von Kollagen und Gelatinegallerten zeigen Kristallstruktur und unterscheiden sich nicht voneinander. Sie lassen die Annahme zu, dass die Gallerte einer Gelatinelösung auf das Bestreben zurückzuführen ist, den Ordnungszustand der ursprünglichen Kollagenstruktur wieder anzunehmen. Die nach dem sauren Verfahren gewonnenen Gelatinen unterscheiden sich von den nach dem kalkalkalischen Aufschluss erhaltenen vor allem in der Lage des isoelektrischen Punktes 1). Bei einer sauren Aufbereitung bleiben die seitlichen Säureamidgruppen der Glutamin- und Asparaginreste erhalten. Solche Gelatinen zeichnen sich durch einen isoelektrischen Punkt im ph-Bereich 8,5 bis 9 aus. Dagegen entstehen während des kalkalkalischen Aufschlusses des Kollagens durch Amoniakabspaltung aus den freien Säureamidgruppen Carboxylgruppen. Dieser Verlust der Säureamidgruppen führt zu einer Verschiebung des isoelektrischen Punktes zum pH 4,8 bis 5.

Die nach dem sauren Verfahren sorgfältig hergestellten Gelatinen weisen in ihrer Viskosität, Gallertfestigkeit und ihren Erstarrungspunkten bessere Kennzahlen auf als die kalkalkalisch aufgeschlossenen Gelatinen. Das ist verständlich, da, chemisch betrachtet, in den ersteren ein vollständigeres und weniger denaturiertes Proteinmolekül vorliegt, das somit dem nativen Kollagen näher steht. Für eine Gelatineverarbeitung ist zu berücksichtigen, dass sauer und kalkalkalisch aufgeschlossene Gelatinen möglichst nicht miteinander vermischt werden sollen. Die aus solchen Mischungen hergestellten Gelatinen sind sehr stark kolloidal eingetrübt. Diese Trübungen treten um so stärker in Erscheinung, je geringer die Gelatinekonzentration einer solchen Gallerte ist. Einprozentige Gelatinelösungen sind in dem entsprechenden Mischungsverhältnis bis zur Undurchsichtigkeit eingetrübt, oberhalb einer 3%igen Konzentration sind die Gallerten wieder fast wasserklar (s. Tabelle 3).

Mischungs-
verhältnis%
RindG SchwG
Trübung in 1%tiger Lösung Trübung in 2%tiger Lösung Trübung in 3%tiger Lösung Trübung in 5%tiger Lösung Isoelektrischer Punkt (pH)
0 : 100 0,25 0,25 0,25 1 8,2
10 : 90 0,25 0,25 1 1 7,56
20 : 80 0,25 1 1 1 6,7
30 : 70 0,25 1 1 1,5 6,61
40 : 60 1,25 1,25 1,25 1,25 5,92
50 : 50 2 1,5 1,25 1,25 5,5
60 : 40 6 3,5 1,5 1,25 5,28
70 : 30 6 5,5 2 1,25 5,08
80 : 20 6 5 1,75 1,25 4,93
90 : 10 3,25 2,5 1,5 1,25 4,86
100 : 0 1,25 1,27 1,25 1,25 4,76
  Die Skala ist geeicht von farblos wasserklar = 0,25 bis undurchsichtig weißtrüb = 6
  Die Trübungsmessung erfolgte in 100 ml Jenaer Bechergläser
Tabelle 3

Wie aus Tabelle 3 ersichtlich, treten solche Trübungen schon beim Anteil unterhalb 10% sauer gearbeiteter Gelatine auf, Mit zunehmendem Gehalt, bis zu 40 bis 50%, werden sie intensiver. Diese Trübungen sind auf Grund des entgegengesetzten Elektrolytverhaltens der alkalisch und sauer aufbereiteten Gelatine als beginnende Ausflockungen zu deuten. Entsprechend verschieben sich die isoelektrischen Punkte. Mit zunehmendem Anteil der kalkalkalisch gearbeiteten Gelatine fallen die IEP von ph 8,2 bis zu 4,76. Im Vergleich zum Mischungsverhältnis erfolgt der Abfall nicht linear, sondern bis zu 50% der kalkalkalischen Komponente stärker, als anteilsmäßig zu erwarten ist. Darüber hinaus fällt der IEP nur noch langsam bis zum Eigenwert der reinen, kalkalkalisch aufbereiteten Gelatine. Die durch die isoelektrischen Punkte angezeigten entgegengesetzten Ionenladungen der verschieden aufgearbeiteten Gelatinen äußern sich auch im Verhalten gegen grenzflächenaktive Substanzen Küntzel und Le Nénaon konnten nachweisen, dass mit verdünnten Netzmitteln versetzte wässrige Gelatinelösungen im pH-Bereich 6 bis 7 Ausfällungen ergeben. Und zwar treten die Fällungen auf, wenn Gelatinen mit dem IEP zwischen 8 und 9 mit anionaktiven und die mit einem IEP von 4,8 bis 5 mit kationenaktiven Tensiden zusammengebracht werden [20]. Besonders eignen sich Tenside mit einer aus 10 bis 14 C-Atomen bestehenden Kohlenwasserstoffkette. Nichtionogene Tenside rufen keine Ausflockungen hervor. Die Fällungen kommen dadurch zustande, dass eine alkalisch aufgeschlossene Gelatine (IEP pH 4,8-5) im pH-Intervall 6 bis 7 partiell anionisch und eine sauer aufgeschlossene (IEP pH 8-9) partiell kationisch reagiert. Durch diesen Ladungsausgleich zwischen Gelatine und Netzmittel wird die Überschussladung der Gelatine kompensiert, und sie wird wieder isoelektrisch. Parallel mit dem Ladungsausgleich werden zwangsläufig Kohlenwasserstoffreste an das Gelatinemolekül angelagert und damit nach Pankhurst [21] eine zusätzliche Hydrophobierung herbeigeführt.

Anwendungsgebiete der Gelatine

Die Lebensmittelindustrie, die Pharmazeutische und in den letzten Jahren zurückgehend die Photoindustrie haben den größten Gelatinebedarf. Unter den Lebensmitteln sind heute die Süßwaren und da wiederum die Fruchtgummis die bedeutendste Produktgruppe, bei denen Gelatine eingesetzt wird. Daneben dient sie zur Veredelung von Nahrungsmitteln, z. B. bei der Zubereitung von Dosenschinken, Sülzen, Nachspeisen und der Herstellung von Fischgelees aller Art. Zur Erzeugung von Schaummassen und Kaubonbons ist sie ebenfalls ein immer noch unentbehrlicher Bestandteil. Für die Verarbeitung der Gelatine zu bestimmten Pharmazeutika und als Photoemulsionsgelatine werden nur nach genau festgelegten physikalischen und chemischen Daten geprüfte Chargen ausgewählt, so z.B bei Plasmaersatzmittel auf Gelatinebasis. Die bei plötzlichen starken Blutverlusten auftretenden gefährlichen Schocks können durch Zufuhr solcher Blutersatzmittel vermieden werden. Mittels thermisch-alkalischer Hydrolyse wird die Gelatine bis zu einem bestimmten Grad abgebaut, anschließend werden die immer noch linearen Proteinmoleküle zu verzweigten Makromolekülen vernetzt. Die Vernetzung kann so beeinflusst werden, dass die für eine gewünschte Verweilzeit des Blutersatzmittels im Organismus erforderliche Molekülgröße von rund 15.000 erreicht ist. Ein anderes wertvolles Produkt sind in der Medizin die Gelatinetampons. Sie haben den Vorzug, im Gewebe reaktionslos einzuheilen und innerhalb von vier bis sechs Wochen resorbiert zu werden, ohne eine Antigenwirkung auszuüben. Das Herstellungsprinzip ist recht einfach. 5- bis 6%ige Gelatinelösungen werden mit einem geeigneten Vernetzungsmittel ein wenig oberhalb der Erstarrungstemperatur zu Schaum geschlagen, der dann nach der Erstarrung im Luftstrom getrocknet wird. In sehr großen Mengen wird die Gelatine zur Weich- und Hartkapselfabrikation eingesetzt. Die Gelatine dient hier zur Umhüllung und Verpackung von genau dosierten Arzneimitteln, Vitamin- und Hormonkonzentraten, ätherischen Ölen, Geschmacksstoffen, öligen Fetten u. a. Dafür werden Gelatinelösungen im erforderlichen Verhältnis mit Weichmachern und Konservierungsmitteln versetzt und zu Kapseln geformt, deren Volumen von weniger als 0,1 bis 30 cm3 variiert werden kann. Diese Art der Dosierung und Verpackung von Arzneien bietet die Möglichkeit, dem Patienten oral Medikamente zu verabreichen, die im Magen normalerweise verdaut werden, durch Härtung der Gelatinekapsel bzw. magensaftresistender Umhüllung diesen aber ohne Abbau passieren, um dann erst im Dünndarm aufgeschlossen zu werden.

Bei dem Einsatz der Gelatine als Grundsubstanz für Blutersatzmittel, der Verarbeitung zu Tampons und Gelatinekapseln wird einmal die nahe Verwandtschaft des Gelatineproteins zum körpereigenen Eiweiß, zum anderen ihre leichte chemische Veränderung durch Vernetzungsagenzien ausgenutzt.

Ein weiterer Verwendungszweck ist mit der Herstellung gelatinestabilisierter Vitamin-A-Präparate erschlossen worden. Ein Verfahren beruht darauf, dass das Vitamin A zusammen mit Antioxydantien in einer warmen wässrigen Gelatinelösung feinst emulgiert wird. Nach Zugabe von Weichmachern und einer pH- und Viskositätseinstellung wird die noch warme Emulsion in Öl durch Versprühen oder Einrühren dispergiert. Das Öl hält die einzelnen Tröpfchen voneinander getrennt und verhindert das Zusammenfließen zu groben Partikeln. Während des Abkühlens gelieren die Gelatineteilchen, werden formbeständig und können isoliert werden. Die Gelatine wirkt hier als Schutzkolloid und durch ihre reduzierenden Eigenschaften (NH2-Gruppen) auch als Antioxydans. Auch bei der Tablettenherstellung wird Gelatine immer noch wegen ihrer guten Bindeeigenschaft als Granuliermittel eingesetzt - besonders bei gut löslichen Wirkstoffen. Hier verhindert es die schnelle Auflösung an der Tablettenoberfläche und erlaubt so, daß Wasser für den Tablettenzerfall schneller in den Kern gelangen kann.

Einen weiteren Anwendungsbereich findet die Gelatine nach wie vor in der Photo- und Papierindustrie. Sie dient hier als Trägermaterial für die lichtempfindlichen Silberhalogenide. Quellvermögen, Schutzkolloidwirkung und Reifevermögen sind die Eigenschaften, die die Gelatine zur Fabrikation von Filmen jeder Art prädestinieren. Kein noch so elegantes, patentiertes Verfahren, welches den Einsatz von synthetischen Hochpolymeren vorsieht, konnte die Gelatine bis jetzt aus dem Emulsionssektor verdrängen. Durch das Quellvermögen der Gelatine können die Photographischen Bäder in die lichtempfindliche Schicht eindringen und die löslichen Reaktionsprodukte leicht entfernt werden. Damit war eine Entwicklung lichtempfindlicher Schichten - d. h. eine Reduktion der vorher belichteten Stellen der Halogensilberschicht - überhaupt erst möglich geworden.

Bei der Emulsionsherstellung werden KCl-(KBr)-Lösung und eine Gelatinelösung mit einer AgNO3-Lösung zusammengebracht. Die Gelatine als Schutzkolloid bewirkt, dass der entstehende Niederschlag von unlöslichem Halogensilber in feinverteiltem Zustand in der Lösung suspendiert bleibt. Bei Abwesenheit von Gelatine würde sich der Halogensilberniederschlag zusammenballen und absetzen. Im Jahre 1887 entdeckte Bennet, dass die Lichtempfindlichkeit einer Emulsion auf das 180.000fache gesteigert werden kann, wenn man sie einer Wärmebehandlung unterzieht. Durch Ammoniak und überschüssiges Kaliumbromid wird dieser Effekt noch begünstigt. Dieses Reifevermögen tritt nur bei Gelatineemulsionen auf, nicht etwa bei Kollodium- oder Albuminemulsionen. Die Gelatine ist hiernach maßgeblich am Reifevorgang beteiligt und bestimmt die Lichtempfindlichkeit der photographischen Schicht. Außerdem beeinflusst die Gelatine die Korngrößenverteilung und damit die Gradation: gleichgroße Körner - steile Gradation - kontrastreich - hart arbeitende Schicht, ungleiche Korngröße - flache Gradation - kontrastarm - weich arbeitende Schicht.

Daneben eignet sich die Gelatine zur Oberflächenbehandlung von noch nicht beschichteten Filmen oder Photopapieren. Wird Gelatine mit Phthalsäure oder Salicylsäure verestert, so lässt sie sich zu Substratgelatine modifizieren. Sie erhält dadurch zusätzlich hydrophobe Eigenschaften und ist z. B. in einem Methanol-/Aceton-Gemisch löslich. Auf diese Weise ist sie als Haftvermittler zwischen sehr glatten Flächen, wie Celluloseacetatfilmen, und der eigentlichen, die lichtempfindliche Substanz tragenden Gelatineschicht gut geeignet.

Barytage-Gelatine, mit Zusatz von Al- oder Ba-Sulfat, ist notwendig, um die Papieroberflächen zu glätten und zu schließen. Eine Verbesserung der Bedruckbarkeit wird damit erreicht. Für Photopapiere müssen die Gelatinen besonders ausgesucht sein, da sie weder zum Gelb- noch zum Grauschleier neigen dürfen. Mit einer geringen Formaldehydzugabe werden diese Gelatineschichten ausgehärtet und konserviert.

Schlussbemerkung

Der Gelatine erschließen sich trotz vieler synthetischer hochpolymerer Produkte mit ähnlichen Eigenschaften immer noch neue Anwendungsgebiete. Das verdankt sie ihrer Fähigkeit, unter Aufnahme von sehr großen Mengen Wasser temperaturreversible, wasserklare Gallerten zu bilden, ihrer leichten chemischen Abwandlung durch Hydrolyse oder durch bestimmte Vernetzungsagenzien sowie ihren kolloid-chemischen Eigenschaften und ihrer stabilisierenden Wirkung auf andere luftempfindliche Substanzen, wie Vitamine oder Pflanzenfarbstoffe. Bisher ist es noch nicht gelungen, hochpolymere Substanzen zu produzieren, die alle Vorzüge der Gelatine im gleichen Maße in sich vereinigen.

Literatur

1. W. Graßmann, K. Hannig u. M. Plocki; Hoppe-Seyler's Z. physiol. Chem. 299 (1955) 258.
2. R. S. Bear, Advances Protein Chem. 7 (1952) 69; W. Graßmann u.. J. Trupke, physiologische Chemie. Ed. B. Flaschenträger u. E. Lehnartz, Springer Verlag, Heidelberg 1951, Bd. l, S. 661.
3. W. Graßmann, H. Hannig, H. Endres u. A. Riedel; Hoppe-Seyler's Z. physiol. Chem. 306 (1956) 123; W. Graßmann, K. Hannig u. M. Schleyer, ebenda 322 (1960) 71;
4. W. Graßmann, A. Nordwig u. H. Hörmann, ebenda 323 (1961) 48.
5. K. Heyns u. W. Königsdorf, Hoppe-Seyler's Z. physiol. Chem. 295 (1955) 244.
6. F. H. C. Crick u. J. C. Kendrew, Advances Protein Chem. 12 (1957) 134; L. Pauling u. R. B. Corey, Proc. Nat. Acad. Sci. USA 37 (1951) 272; G. N. Ramachandran u.
7. Nature [London) 174 (1954) 269; A. Rich u. F. H. C. Crick, Nature [London) 176 (1955)915; Recent Advances in Gelatin and Glue Research, Ed. G. Stainsby, Pergamon Press N. Y. 1958, S. 20.
8. A. Rich u. F. H. C. Crick, J. molecular Biol. 3 (1961) 483.
7. K. Hannig u. E. Engel, Leder 12 (1961) 213; W. Graßmann, K. Hannig u. J. Engel, Hoppe-Seyler's Z. physiol. Chem. 324 (1961) 284.
8. L. Pauling u. R. B. Corey, Fortschr. Chem. org. Naturstoffe 11 (1954) 180.
9. H. Boedtker u. P. Doty, J. Amer. Chem. Soc. 78 (1956) 4267.
10a.K. Kühn u. E. Zimmer, Z. Naturforsch. 16 (1961) 648;
10b. K. Kühn, U. Hofmann u. W. Graßmann, Naturwissenschaften 47 (1960) 258;
10c. Hodge u. F. O. Schmitt, Proc. Nat. USA 46 (1960) 186.
11. J. Groß u. J. H. Page, Connective Tissue, Thrombosis and Artherosclerosis, Academic Press, N. Y.-London 1959, S. 77.
12. A. Rousselot, Chim. et Ind. 74 (1955) 669.
13. W. Graßmann, A. Riedel u. Th. Altenschöpfer, Kolloid-Z. 186 (1962) 50.
14.H. Hörmann, A. Riedel, Th. Altenschöpfer u. M. Klenk, Leder 12 (1961) 175;
A. Küntzel u. H. Koepff, Collegium [Darmstadt) 821 (1938) 433.
15. Th. Altenschöpfer, Diplomarbeit (1961) Max-Planck-Institut für Eiweiß- und Lederforschung, München.
16. A. G. Ward, Leder 12 (1961) 103.
17. H. B. Boedtker u. P. Doty, J. physiol. Chem. 58 (1954) 968.
18. V. Hopp, Leder 15 (1964) 59.
19. V. Hopp u. K. Wündrich, Leder 15 (1964) 277.
20. A. Küntzel u. J. C. Le Nénaon, Leder,12 (1961) 9.
21. K. G. A. Pankhurst, J. S. L. T. C. 37 (1953) 312.
22. P. Karlson, Kurzes Lehrbuch der Biochemie. Georg Thieme Verlag, Stuttgart, 1962.
23. E. Kühn, Leder 13 (1962) 73, 77.


  Herstellung von Gelatine

  wichtige Kennzahlen von Gelatine

  Gelierkraftverlust durch pH/Temperatur

  Arzneibuchspezifikationen

  Literaturübersicht (bis 1980)

  Hydrokolloide in Milcherzeugnissen

  Koazervation mit Gelatine



Footer
